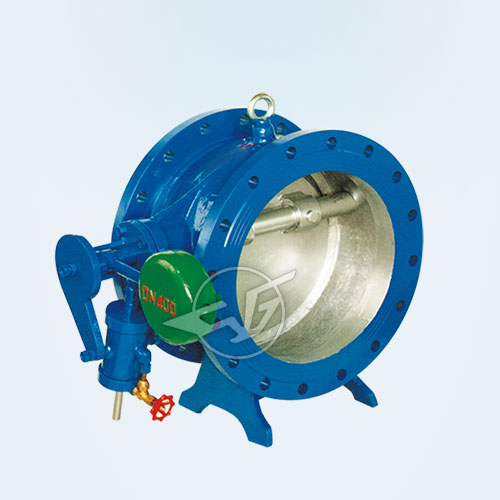

蝶式缓冲止回阀

产品型号:HH47、H47XF、HDH47X
公称压力:PN1.0~2.5MPa
公称通径:DN40~1000mm
缓闭时间:3~60秒
适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598


一、HH47X蝶式缓冲止回阀产品概述:

       本厂生产的缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要有阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,是工业用水和城市排污的最佳产品。


二、HH47X蝶式缓冲止回阀主要零部件材料:

零件名称

阀体

阀瓣

阀杆、油缸、活塞

弹簧

阀座

材料

灰铸铁、铸钢

碳钢

不锈钢

不锈钢

丁腈橡胶


三、HH47X蝶式缓冲止回阀主要外形连接尺寸:                       单位:mm

DN(mm)

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

140

150

170

180

190

200

210

230

250

270

290

310

330

350

390

430

470

510

550

H

200

215

225

235

280

290

310

350

415

450

480

550

585

640

720

780

840

990

1050

H1

88

98

108

118

130

148

172

210

240

264

297

324

351

379

434

491

549

60
