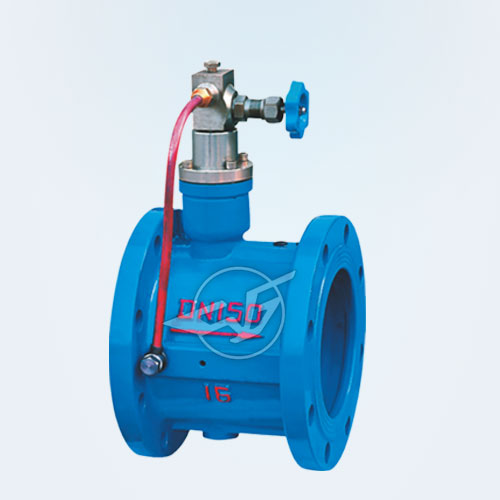

消声缓闭止回阀

产品型号:HH49X,HDH48X,HH46X
公称压力:PN1.0~2.5MPa
公称通径:DN40~1000mm
缓闭时间:3~60秒
适用介质:清水、污水、海水
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP1598

消声缓闭止回阀特点

       消声缓闭止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。



消声缓闭止回阀主要零件材料

零件名称 阀体 阀瓣 阀杆、油缸、活塞、弹簧 阀座
材料 铸铁、铸钢 碳钢 不锈钢 丁腈橡胶



消声缓闭止回阀主要技术参数

型号 公称压力 试验压力 适用温度 适用介质 缓闭时间
壳体 密封
HH46X
HDH48X
HH49X
1.0 1.5 1.1 ≤80℃ 清水、污水、海水 ≤60秒
1.6 2.4 1.76
2.5 3.75 2.75



消声缓闭止回阀主要外形尺寸

公称通径 尺寸 公称通径 尺寸
L H H1 L H H1
40 140 200 88 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770
