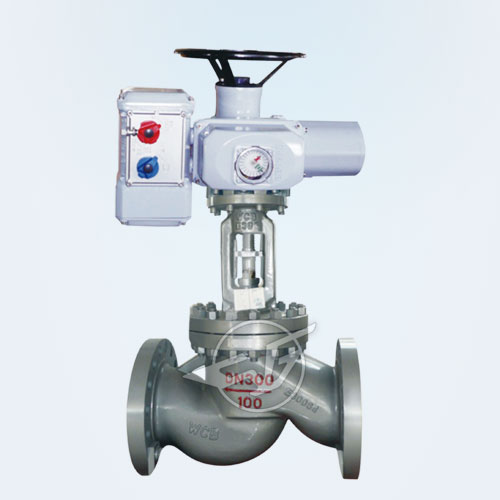

电动截止阀

产品型号:J941H
公称通径:DN50~300mm
公称压力:PN1.6~16.0MPa
适用温度:≤540℃
主要材质:碳钢、不锈钢等
设计标准:GB12235
结构长度:GB12221
法兰尺寸:GB9113 JB79 HG20592-20635
压力-温度:GB9131 JB/T74 HG20604
试验-检验:GB/T13927 JB/T9092


[基本信息]

       电动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。电动截止阀只适用于全开和全关,不允许作调节和节流。


[标准参数]

设计标准 GB12235
结构长度 GB12221
法兰尺寸 GB9113 JB79 HG20592-20635
压力-温度 GB9131 JB/T74 HG20604
试验-检验 GB/T13927 JB/T9092


 [阀门特点]

1、结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。

2、密封面采用不锈钢和硬质合金,使用寿命长。

3、采用柔性石墨填料、密封可靠、操作轻便灵活。

4、驱动方式分手动、电动、气动、齿轮传功,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

5、广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。


[适应工况]
       电动截止阀阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长,适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。


 [主要外形尺寸]

公称压力
PN(MPa)
公称通径
DN(mm)
标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 重量(kg)
1.6 50 230 160 125 100
16 3
4-φ18 590 645 48
65 290 180 145 120
18 3
4-φ18 590 690 60
80 310 195 160 135
20 3
8-φ18 590 715 65
100 350 215 180 155
20 3
8-φ18 590 770 71
125 400 254 210 185
22 3
8-φ18 590 780 119
150 480 280 240 210
24 3
8-φ23 590 810 210
200 600 335 295 265
26 3
12-φ23 810 967 320
250 622 405 355 320
30 3
12-φ25 810 1143 550
300 698 460 410 375
30 4
12-φ25 830 1292 785
2.5 50 230 160 125 100
20 3
4-φ18 590 645 50
65 290 180 145 120
22 3
8-φ18 590 690 65
80 310 195 160 135
22 3
8-φ18 590 715 67
100 350 230 190 160
24 3
8-φ23 590 770 73
125 400 270 220 188
28 3
8-φ25 590 780 127
150 480 300 250 218
30 3
8-φ25 810 810 215
200 600 360 310 278
34 3
12-φ25 810 967 322
250 622 425 370 332
36 3
12-φ30 830 1143 585
300 698 485 430 390
40 4
16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238
