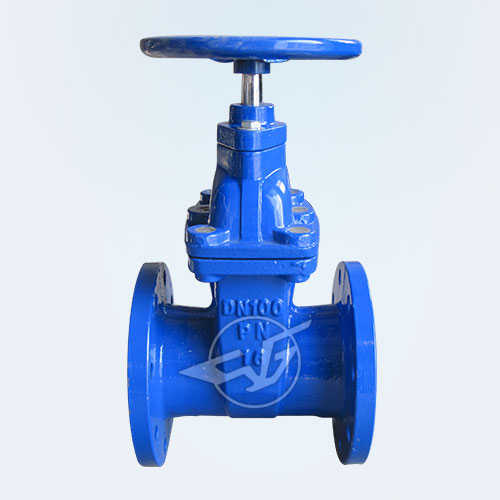

暗杆软密封闸阀

产品型号:Z45X
公称通径:DN50~400mm
公称压力:PN1.0~2.5MPa
工作温度:0~120℃
适用介质:水
驱动方式:手动、电动、气动等
法兰标准:GB/T 17241.6 GB9113
试验标准:GB13927 AP1598



一、暗杆软密封闸阀产品概述
       本软密封闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。


二、暗杆软密封闸阀结构特点
1、整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。
2、有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。


三、暗杆软密封闸阀主要零件材料

序号 名称 材料 序号 名称 材料
1 阀体 球墨铸铁 8 止推垫 锡青铜
2 闸板 球墨铸铁外覆EPDM 9 轴套 锡青铜
3 螺栓 镀锌 10 螺栓 镀锌
4 密封圈 NBR 11 轴盖 球墨铸铁
5 阀盖 球墨铸铁 12 防尘罩 NBR
6 阀杆 不锈钢 13 手轮 铸铁
7 "O”形密封圈 NBR 14 紧固螺母 镀锌

四、暗杆软密封闸阀主要外形连接尺寸
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
HA 313 332 372 424 497 562 680 837 948 1010 1220 1280 1480 1665
HC 355 375 415 476 540 600 720 875 990 1050 1245 1310 1560 1750
